Кері ағынды форсункалар
Реттеу диапазоны 1:3 – 1:5 кері ағынды форсунка, 8-ден 2250 кг/сағ дейін, үш өлшем, шашырау бұрышы 30° – 80°.
Баға сұрау
- ҚҚС-сыз баға
- Бағасы сұраныс бойынша
- Ең аз тапсырыс мөлшері
- 1
- Жеткізу мерзімі
- 42 d
- SKU
- 5
Қолданылу салалары
Сипаттамалар
8 · 1:3 – 1:5 · No · 20 · 30° · Yes · 60° · 60
| Шығыны | 8 kg/h |
|---|---|
| Реттеу диапазоны | 1:3 – 1:5 |
| Шашырау бұрышы | 30 |
|---|---|
| Инenі жабу | TYPE 9: no / TYPE 12: optional / TYPE 32: yes |
Модель
SKU
Әдетте 24 сағат ішінде жауап береміз.
| SKU | Түрі | Ең аз тапсырыс мөлшері | Жеткізу мерзімі | ҚҚС-сыз баға | Сұранысқа қосу |
|---|---|---|---|---|---|
| 09-W101-6N | 8 · 1:3 – 1:5 · No | 1 | 42 d | Бағасы сұраныс бойынша | Сұраныс тізіміне қосу |
| 12-W101-6G | 20 · 30° · 1:3 – 1:5 · Yes | 1 | 42 d | Бағасы сұраныс бойынша | Сұраныс тізіміне қосу |
| 12-W101-6M | 20 · 60° · 1:3 – 1:5 · Yes | 1 | 42 d | Бағасы сұраныс бойынша | Сұраныс тізіміне қосу |
| 32-W101-6A | 60 · 30° · 1:3 – 1:5 · Yes | 1 | 42 d | Бағасы сұраныс бойынша | Сұраныс тізіміне қосу |
| 32-5G81-6G | 60 · 1:3 – 1:5 · No | 1 | 42 d | Бағасы сұраныс бойынша | Сұраныс тізіміне қосу |
Қатысты құжаттар
Техникалық деректер
Кері ағынды форсункада форсункаға берілген отынның бір бөлігі ғана шашырау түрінде шығады, қалғаны кері ағын желісі арқылы бакқа қайтады. Осы кері ағынды реттеу отын қуатын өзгертеді, ал беру қысымы іс жүзінде тұрақты қалады — осы серияның кең реттеу диапазоны осыдан шығады.

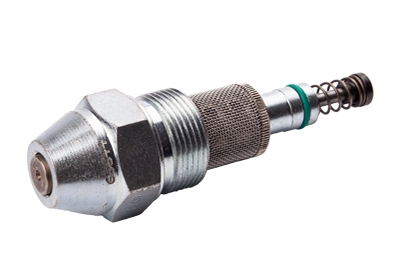

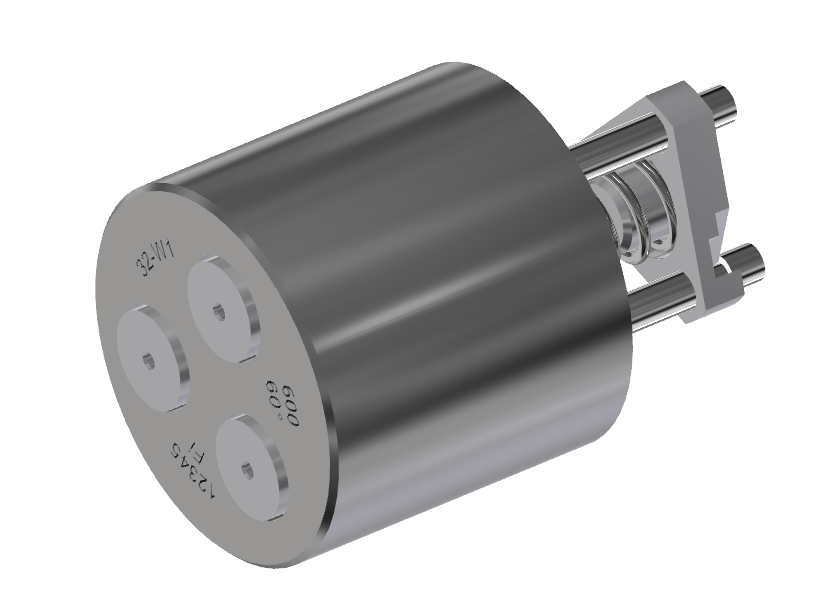

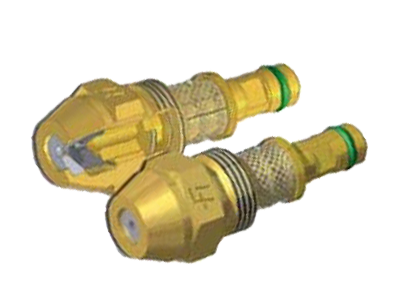

Шашырау пішіні жану басының сипатына сәйкестендіріледі, сондықтан жанарғы өндірушісі каталогтағы ымыраны емес, жалын құбырына шынымен қажет конусты алады. Үш өлшем қолжетімді: TYPE 9, TYPE 12 және TYPE 32, инe жабуымен немесе онсыз.
Техникалық деректер
- Шығыны: 8 – 2250 kg/h
- Реттеу диапазоны: 1:3 – 1:5
- Шашырау бұрышы: 30° – 35° – 45° – 50° – 60° – 70° – 80°
- Инenі жабу: TYPE 9 — инeсіз, TYPE 12 — инeмен немесе онсыз, TYPE 32 — инe жабуымен
- Шашырау пішіні: Жану басының сипатына сәйкестендірілген
Жоғарыдағы мәндер 5 cSt отын тұтқырлығындағы номиналды анықтамалық мәндер. Соңғы өлшемдер жанарғы басымен бірге белгіленіп, тапсырыс сызбасында расталады.
Қолданылу салалары
Қолданылу салалары
- Кең модуляция диапазоны бар өнеркәсіптік және коммерциялық май жанарғылары
- Үлкен реттеуде тұрақты шашырау қажет битум, асфальт және технологиялық қыздырғыштар
- TYPE 9, TYPE 12 және TYPE 32 жанарғыларын Fluid Control Instruments Ltd түпнұсқа сызбалары бойынша жаңғырту
Осы серияның техникалық парақтары, сызбалары, шығын қисықтары және пайдалану жөніндегі нұсқаулықтары құжаттар кітапханасында жарияланған.
Fluid Control Instruments Ltd тапсырыс бойынша өндіреді және әр жоба бойынша баға есептейді: жанарғы басының сызбаларын, отын сипаттамасын және қажетті шығын диапазонын жіберіңіз.
Ерекшеліктері
- Үш тип бойынша шығыны 8 – 2250 кг/сағ
- Шашырау бұрышы 30° – 35° – 45° – 50° – 60° – 70° – 80°
- Реттеу диапазоны 1:3 – 1:5
- Типке қарай инe жабуымен немесе онсыз
- Шашырау пішіні жану басының сипатына сәйкестендіріледі
- Fluid Control Instruments Ltd стандартты сапасы: шығын, шашырау бұрышы және пішіні 100 % тексеріледі.
Жиі қойылатын сұрақтар
Бұл серия қандай шығын диапазонын қамтиды?
Жарияланған диапазон — 8 – 2250 kg/h. Форсунка тапсырыс бойынша жасалатындықтан, диапазон ішіндегі аралық мәндер де қолжетімді; толық және ең аз жүктемедегі қуатты жанарғы басының сызбасымен бірге жіберіңіз.
Реттеу диапазоны қандай және ол қалай жүзеге асады?
Реттеу диапазоны — 1:3 – 1:5. Форсунка жанарғы басына сәйкес таңдалады, кері ағын немесе шашырату ортасын реттеу бүкіл модуляция диапазонында шашырау пішінін тұрақты ұстайды.
Инenі жабу қажет пе және ол нені өзгертеді?
Бұл серия жоқ инenі жабумен жеткізіледі. Ине жанарғы тоқтағанда саңылауды жабады, сондықтан өшірілгеннен кейін отын жану камерасына тамып кетпейді; инeсіз болса, жабу функциясын жанарғы басы атқаруы керек.
Қандай отындарды шашыратуға болады?
Стандартты режим — жеңіл және ауыр мазут, сондай-ақ тұтқырлық пен ластану келісілген шекте болса, пайдаланылған және өсімдік майлары. Ішкі геометрия шығынның май температурасына мүмкіндігінше аз тәуелді болуы үшін таңдалады; баға сұрағанда тығыздықты, тұтқырлықты және жұмыс температурасын көрсетіңіз.
Жеткізу мерзімі мен ең аз тапсырыс мөлшері қандай?
Форсункалар тапсырыс бойынша жасалады: сызба бекітілгеннен кейінгі әдеттегі мерзім — 42 күн, ең аз тапсырыс мөлшері — 1 дана. Тозуға ұшырайтын бөлшектер (саңылау тақталары, айналдырғыштар, дискілер, инeлер) әдетте қоймада бар.
Бұл серия қазір орнатылған форсунканы алмастыра ала ма?
Көп жағдайда иә. Ескі тапсырыс нөмірін, жанарғы басының суретін және қажетті қуатты жіберіңіз; біз шашырау бұрышын, шашырау пішінін және қосылыс өлшемдерін Fluid Control Instruments Ltd түпнұсқа сызбасымен салыстырып, тапсырысқа дейін қай типтің алмастырылатынын растаймыз.
Техникалық парақтар, сызбалар және нұсқаулықтар қайда?
Жарияланған барлық PDF құжаттар кітапханасында құжат нөмірі, тілі және редакциясымен тіркелген. Көптеген техникалық парақтар ағылшын және неміс тілдерінде бар; сызбалар жинағы бөлшекпен бірдей тапсырыс нөмірін пайдаланады.
